VHEX高效防垢換熱器

VHEX高效防垢換熱器，一種組裝式大長徑比管殼式換熱器。該換熱器是一種管殼式換熱器，從結構和材料方面進行了改進。同時具有管殼式換熱器固有的拆裝方便，容易清洗的特點。

該換熱器是傳統管殼式換熱器的更新?lián)Q代產品。由多臺微小換熱器組合在一起，共同完成換熱任務。與傳統的單殼程或雙殼程換熱器相比，VHEX換熱技術更接近逆流傳熱，傳熱溫差校正系數Ft較小，更適合提高冷側出口溫度，降低?損，因此具有高效傳熱的特點。VHEX換熱器在工藝、結構和制造精度三個方面進行改進，有效消除死區，提高抗垢性能。

該換熱器應用在需要高效傳熱的場合、容易結垢的場合。

（1）傳熱效率高

優化選型，采用專利技術的高效傳熱技術，對管程和殼程進行強化，提高傳熱效率。與傳統的管殼式換熱器相比，傳熱系數提高20-40%。該設備用于對現有設備的改造，具有提高總傳熱量20-40%的節能效果。

（2）防結垢設計技術

該技術主要是在換熱器管程和殼程采用了無死區設計技術，Hi-Re和3D-Bf技術配套高精度裝配技術，使換熱器的抗結垢能力顯著提升，工業應用結果，清理周期是普通管殼式換熱器的3-20倍。

（3）被加熱物料出口溫度高

VHEX換熱技術更接近純逆流傳熱，傳熱溫差校正系數Ft較小，可以顯著提高被加熱物料的出口溫度，降低?損，因此具有高效傳熱的特點。與傳統換熱器相比，傳熱校正系數Ft高10-20%，相當于提高傳熱系數10-20%。在小流量（2-100m3/h）和高溫差（20-200℃）的工況下使用，該效果更加顯著。

VHEX換熱器可以廣泛應用在石油化工行業、煤化工、多晶硅以及氧化鋁等行業中。石油化工行業主要用在電脫鹽污水換熱、外甩油漿換熱、污水汽提進料換熱、溶劑再生貧液-循環水換熱等的換熱；煤化工行業主要用于煤氣化、甲醇、MTO、煤焦油加氫等換熱；多晶硅主要用于氫化單元、精餾單元、氫化單元等的換熱；氧化鋁主要用于溶出單元、沉降單元等的換熱。

案例一：VHEX用于汽油加氫

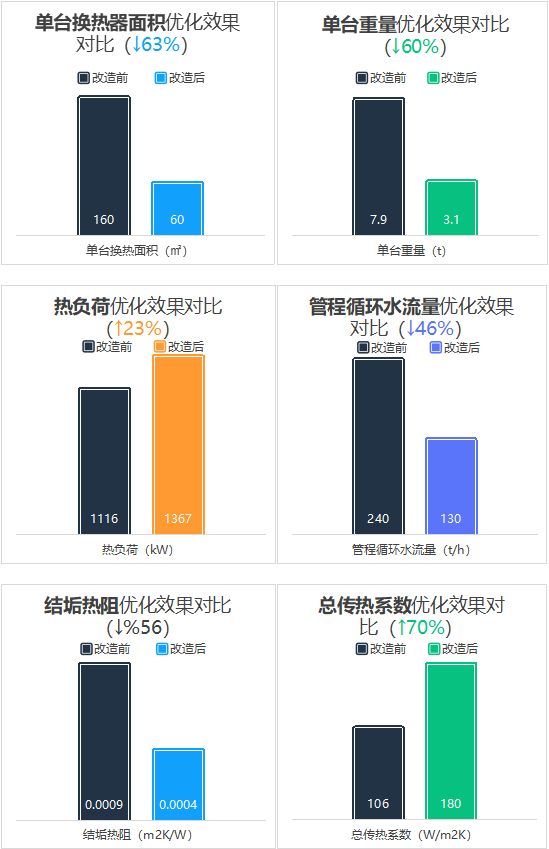

中石化石家莊煉化100萬噸/年柴油加氫裝置，使用2臺BES800換熱器，原換熱面積為320m2，2017年更換為2臺VHEX換熱器，與原換熱器相比，總傳熱系數提高70%，換熱面積降低63%，換熱器重量降低60%。原工藝物料換后溫度45℃，改造后物料出裝置溫度可以達到36℃。優化前后的效果對比表見以下多表：

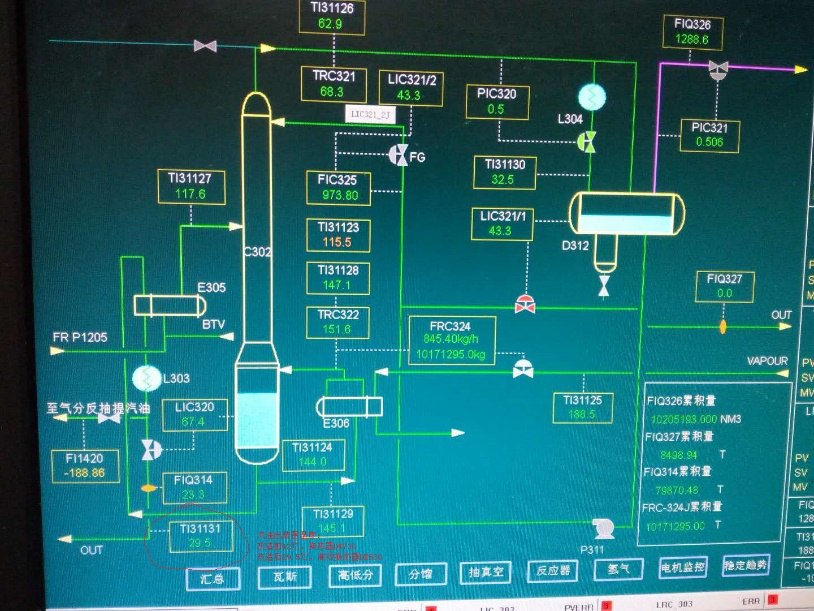

圖2 DCS畫面

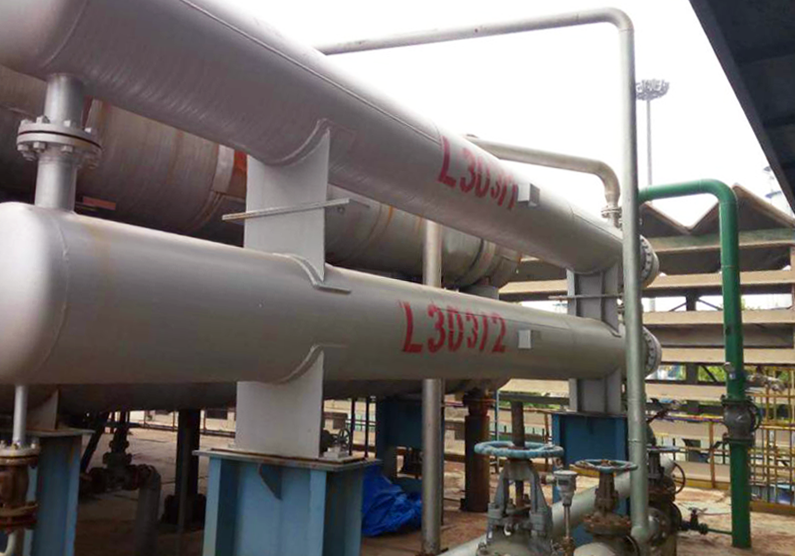

圖3 高效換熱器現場

案例二：中國石化石家莊煉化分公司（VHEX用于胺液再生）

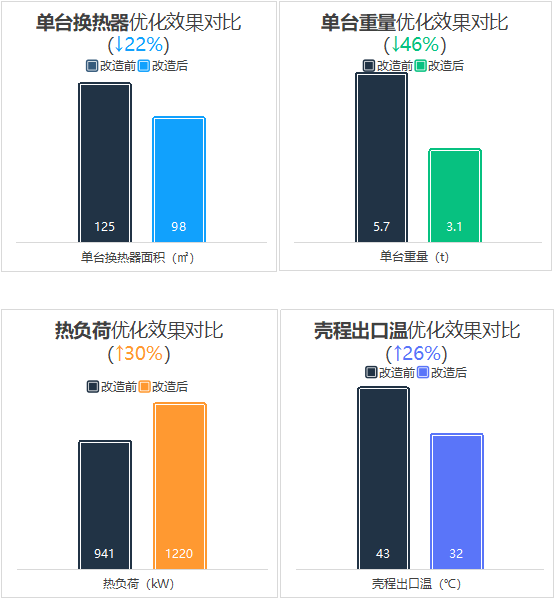

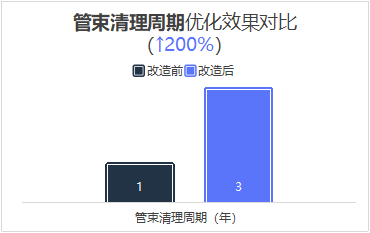

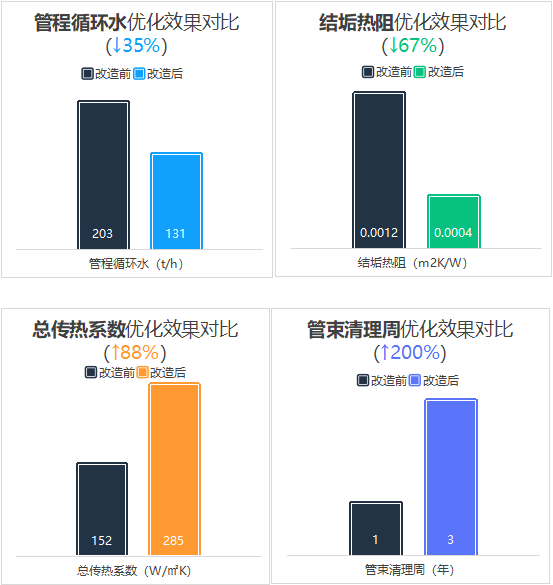

石家莊煉化100萬噸/年焦化裝置胺液再生單元，原使用BES700換熱器，原換熱器總換熱面積為250m2，改造前在物料側和循環水側均有嚴重結垢，冷后溫度高于43℃，夏季生產無法滿足溶劑冷后≤38℃的要求。2017年9月，更換為2臺VHEX換熱器。有效解決了循環水換熱器結垢問題。改造后，采用2臺VHEX換熱器，總換熱面積為196 m2?？倐鳠嵯禂?shù)提高88%，換熱面積降低22%，換熱器重量降低46%，管束清理周期延長200%。優化前后的效果對比表見以下多表：

案例三：淀粉培養液換熱器

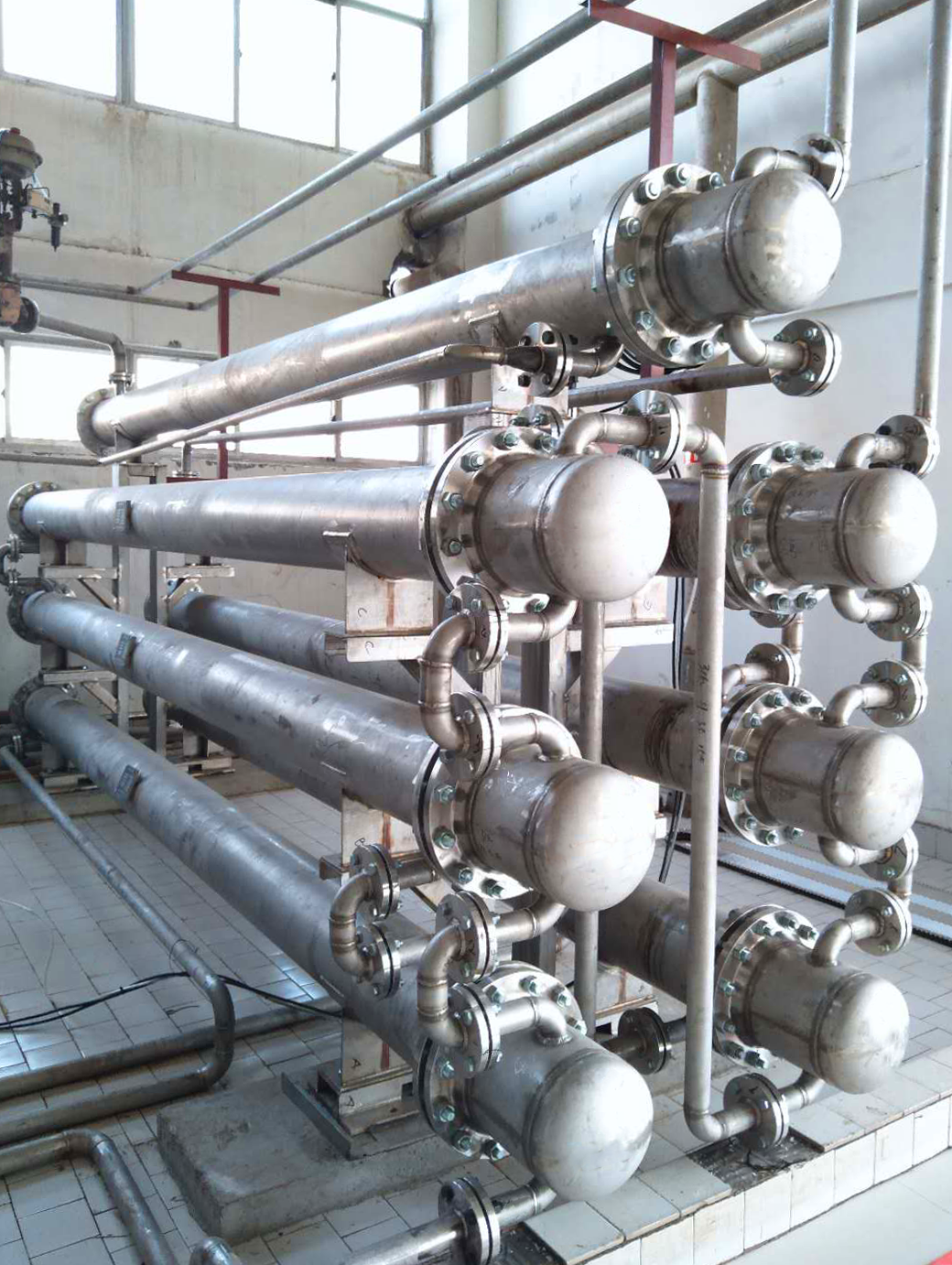

山東金玉米淀粉加工企業，淀粉培養液的粘度高，極易結垢。優化前，使用板式換熱器，每7天需要清洗一次。同時多耗蒸汽和循環水。采用VHEX高效防垢換熱器之后，連續運行4個月無需清理。清理周期延長至原來的16倍以上。

優化后有三個方面的效益：1）提高換后溫度由90℃至110℃，節約蒸汽0.5t/h，效益50萬元/年。2）減少循環水用量30t/h，效益30*0.2*0.84=5萬元/年。3）減少維修費用19萬元/年。合計效益50+5+19=74萬元/年。投資回收期＜1年。

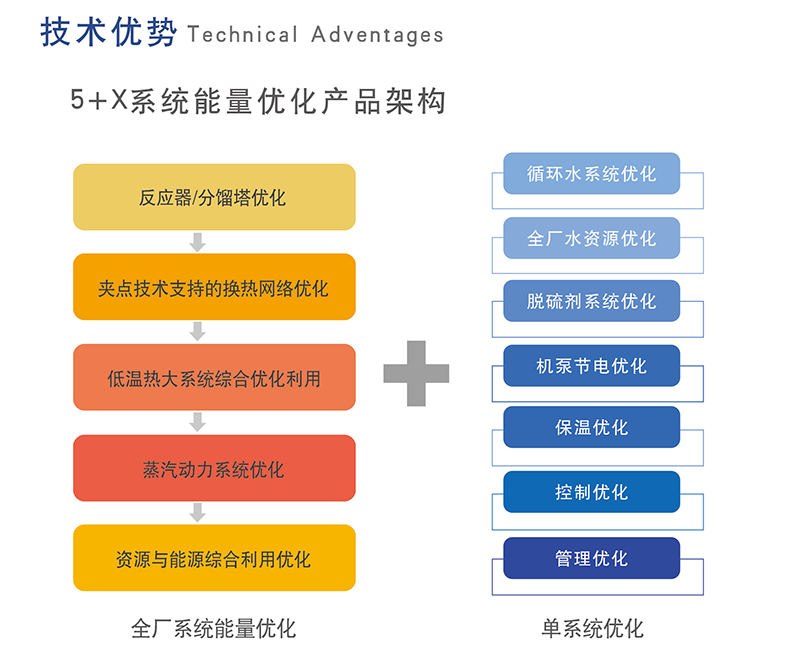

上海慧得節能科技有限公司是一家專注于為工業企業提供過程能量系統優化產品和服務的科技創新型企業。公司以華賁教授創立的過程工業能量流"三環節"理論為指導，秉承為客戶帶來"新思路、新觀念、新技術"的理念，以優化生產，節能降耗為導向，從工藝過程優化入手，提供包括操作優化、設備改進、余熱回收、控制優化、機泵節電在內的整體能方案。公司自主研發的新產品、新技術成功應用于石油化工、多晶硅、煤化工、氯堿化工、液化天然氣、區域能源系統和新能源等多個工業領域，已經在中石化、中石油和中化三大集團完成了二十幾個項目，為用戶帶來數億元的節能效益。煉油廠系統優化節能幅度可達 20%，乙烯廠系統優化節能幅度可達 5%以上，其他化工類裝置一般在 3-10%。
