該技術解決以下三個問題：

（1）凝結水余熱沒有得到有效回收。從蒸汽再沸器出來的凝結水溫度一般為120-180℃，進入到凝結水收集罐，罐頂閃蒸出乏汽通過空冷器或水冷器冷卻，最終凝結水以90-100℃送出裝置；對于一個500萬噸/年的煉油廠，凝結水流量約50-100t/h，損失的熱量折合蒸汽5-10t/h，效益流失500-1000萬元。

（2）低壓蒸汽過剩放空。有些化工企業背壓式汽輪機配置較多，生產負荷不足時出現低壓蒸汽過剩放空現象。放空蒸汽的余熱量不大，而且流量頻繁變化，難以找到合適的技術回收這部分余熱。蒸汽放空也影響企業形象。每放空1t/h蒸汽，效益損失100-150萬元/年。

（3凝結水管線水擊。這個問題普遍存在，是困擾化工企業安全運行的難題。原因是不同壓力和溫度的凝結水混合后閃蒸出部分蒸汽，水汽混合物輸送過程中存在膨脹和冷凝過程，因而發生水擊。水擊現象嚴重危害工廠的安全運行，亟待解決。

本工藝采用提壓工藝，通過輸入少部分電能將乏汽的壓力提升。對于凝結水，先閃蒸為蒸汽，然后采用壓縮機提壓得到所需壓力的蒸汽。對于帶有一定壓力的乏汽，直接進入撬裝設備，進行穩溫和穩壓措施后進入壓縮機進行提壓。產生的蒸汽為過熱蒸汽，可以輸送到蒸汽用戶或管網。該技術與傳統工藝具有本質不同，該工藝路線將熱能直接轉化，進去多少熱能產生多少蒸汽。不同于其他工藝對能量進行一次或二次轉化，因此從根源上提高了能源的轉換效率。因此運行過程中不需要消耗循環水，適用于循環水緊張的企業。

（2）不會影響全廠的蒸汽平衡

該技術不同于蒸汽引射工藝，無需動力蒸汽。因此有多少乏汽進入SER機組，就產出多少蒸汽送出，不會產生大量的低壓蒸汽，破壞工廠的蒸汽平衡。該工藝路線可以將高溫位的熱能充分利用，扣除消耗的電能，能量利用效率高達85%。效率是低溫?zé)岚l(fā)電技術的數倍，是熱泵技術的2倍以上。

（3）設備制造集成化

采用三維建模技術，緊湊型設計，對機組的設備和管道進行優化，將整套裝置設計成1+1的撬裝設備，占地面積小，便于安裝。

（4）解決了管網的安全運行問題

SER蒸汽能量回收機組可以同時接收多種壓力等級的蒸汽凝結水，各路凝結水分別進入到不同的凝結水蒸發罐，從根本上解決了凝結水混合輸送造成的水擊問題，保證管網的安全運行。

（5）低功耗節能型工藝

節能設備的操作費用是決定工藝路線先進性的重要指標。壓縮機的功耗占整個機組操作費用的90%，因此降低壓縮機功耗是提高整個工藝先進性的主要途徑。為此開發了相關的技術，一種節能型蒸汽提壓裝置及其使用方法專利技術，比傳統技術節電25%。選用高性能壓縮機，壓縮機機械效率高達85%以上。

（6）適用范圍廣

行業不限，凡是使用蒸汽產生凝結水的場合都可以使用。適用于煉油、石化、煤化工、氯堿化工、多晶硅、氧化鋁、牛奶、葡萄糖、淀粉、味精、木糖、制藥、生物工程、環保工程、廢液回收、造紙和印染等多種生產領域。

2019年，在中石化某500萬噸/年煉油廠投用，產汽量4.8t/h，凈耗電60kWh/t。原料水50-70t/h，來自重整、苯抽提、污水汽提、溶劑再生、催化和MTBE裝置。凝結水進入130-150℃，送出100℃，凝結水產汽率8% 。蒸汽價格160元/t，電價0.6元/t?；厥彰繃嵳羝男б妫?60-60*0.6=124元，每生產1t/h蒸汽效益100萬元/年，效益約500萬元/年，投資回收期＜2年。

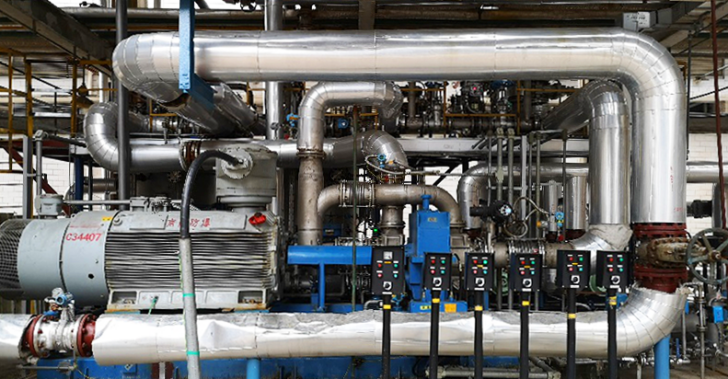

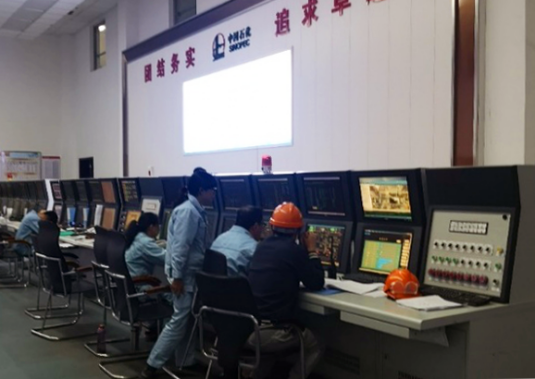

圖2、3 現場裝置圖

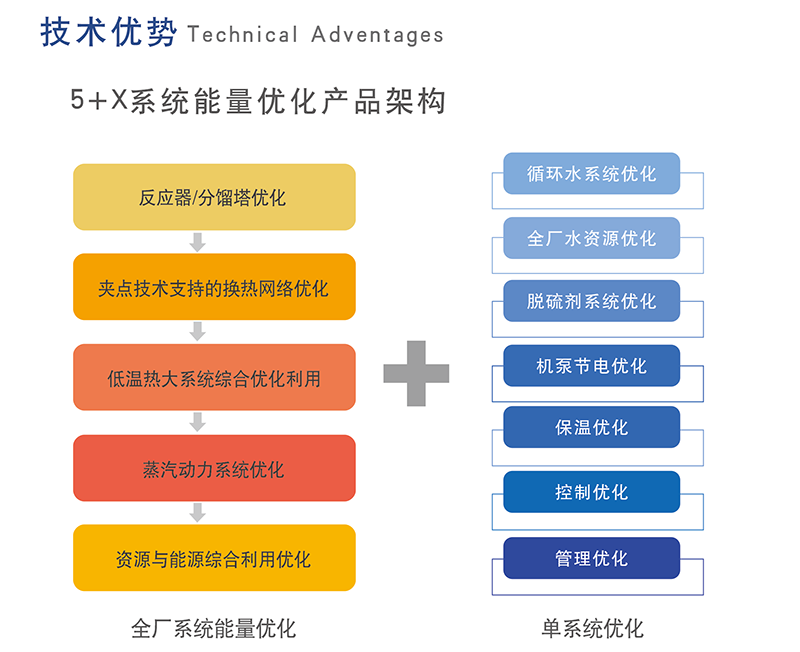

上海慧得節能科技有限公司是一家專注于為工業企業提供過程能量系統優化產品和服務的科技創新型企業。公司以華賁教授創立的過程工業能量流"三環節"理論為指導，秉承為客戶帶來"新思路、新觀念、新技術"的理念，以優化生產，節能降耗為導向，從工藝過程優化入手，提供包括操作優化、設備改進、余熱回收、控制優化、機泵節電在內的整體能方案。公司自主研發的新產品、新技術成功應用于石油化工、多晶硅、煤化工、氯堿化工、液化天然氣、區域能源系統和新能源等多個工業領域，已經在中石化、中石油和中化三大集團完成了二十幾個項目，為用戶帶來數億元的節能效益。煉油廠系統優化節能幅度可達 20%，乙烯廠系統優化節能幅度可達 5%以上，其他化工類裝置一般在 3-10%。
