目前,乙烯生產的主導技術是采用烴類經過裂解爐蒸汽裂解制取烯烴的技術,蒸汽裂解生產乙烯是一個高耗能的產業。

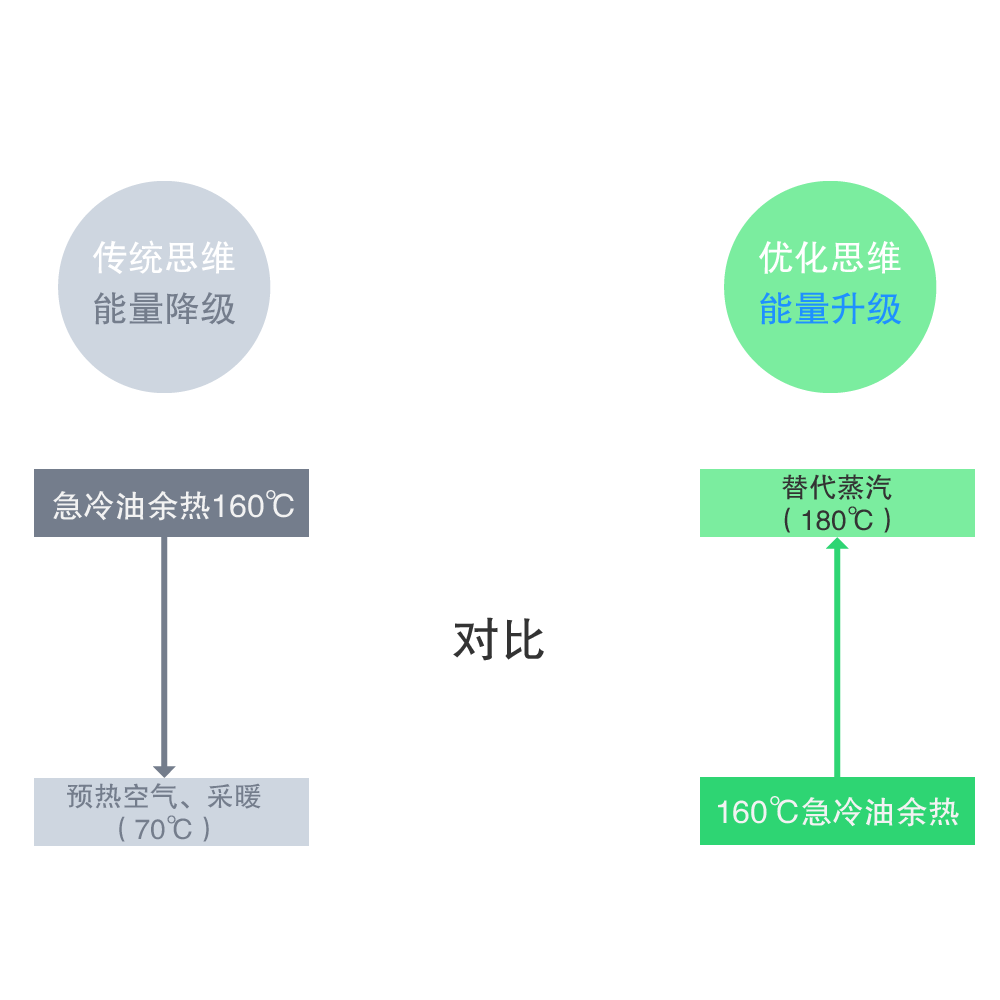

圖1 技術思路對比圖

目前乙烯裝置急冷油系統存在需要補入中壓蒸汽、急冷水溫度低難以利用、需要消耗大量的循環水冷卻、工藝污水排出量多等。急冷油系統存在很大的節能空間。QHR急冷油余熱回收技術，從源頭入手取出急冷油的高品位余熱，替代工藝水汽提塔所用的蒸汽，同時降低了急冷水冷卻所用的循環水流量，該技術改造量小，節能潛力顯著，具有良好的經濟和社會效益。

乙烯急冷油余熱回收優化技術（QHR）是慧得公司的發明專利。本技術專門用于乙烯裂解裝置，使用急冷油的高品位余熱，替代工藝水汽提塔所用的蒸汽，解決急冷水溫位低難以直接利用的問題。采用QHR乙烯急冷油余熱回收技術，從源頭入手取出急冷油的高品位余熱，替代工藝水汽提塔所用的蒸汽，同時降低了急冷水冷卻所用的循環水流量。配套該技術所用的QHRR再沸器，具有顯著的防泄漏功能，同時采用特殊設計，具有顯著的抗結垢性能，可以延長使用周期。該技術改造量小，節能潛力顯著。該技術已經在中石化某100萬噸/年乙烯裝置得到應用，節約蒸汽12t/h，效益1000萬元/年。

QHR乙烯急冷油余熱回收技術是上海慧得節能科技有限公司的專利技術。具有節能效益顯著，投資小，見效快的特點。該技術專門用于乙烯裂解裝置，使用急冷油的高品位余熱，替代工藝水汽提塔所用的蒸汽，解決急冷水溫位低難以直接利用的問題。

與該技術配套的其它專有技術：

1）VHEX高效防垢換熱技術：解決急冷油中含有焦油類雜質容易堵塞管道導致傳熱性能下降的問題。VHEX換熱器采用多項防結垢技術，一是采用了無死區折流板，二是采用了特殊表面處理的換熱管，三是采用專利技術改變了殼程的流動狀態。三種技術有機結合，從本質上提高了換熱器的防垢能力。

2）過程能量系統優化技術：煉化生產過程中與能量的轉換、利用、回收三個環節有關的設備所組成的系統。解決急冷油余熱需要同時考慮對其它部分的影響。例如節約出來的0.4MPa蒸汽是否造成過剩，是否需要采取配套的改造措施消化這部分蒸汽。從能量系統集成和優化的角度對各環節的優化，然后進行整體上的協同優化，提高能量利用效率，降低全廠能耗是過程系統能量?jī)?yōu)化的總體思路。

圖2 乙烯急冷油余熱回收方案改造圖

1）增上工藝水汽提塔塔底再沸器。采用急冷油做熱源。

2）急冷水系統優化。減少進入急冷水系統的熱量，致使急冷水冷卻器冷卻的熱量減少。

3）低壓蒸汽系統管道優化和蒸汽用量?jī)?yōu)化。

某石化廠急冷水系統存在熱量過剩，消耗大量的循環水，委托慧得公司承擔全廠系統能量?jī)?yōu)化方案項目。對乙烯裝置提出改造方案。以某石化100萬噸/年乙烯裝置為例，經過QHR乙烯急冷油余熱回收技術改造之后，可節約蒸汽11t/h，效益776萬元/年。投資回收期0.5年。
