摘要：節能降耗是煉油企業一項長期的工作，如何降低酸性水汽提裝置的蒸汽消耗也是一項值得研究的課題。通過研究酸性水汽提裝置蒸汽消耗的重點部位，利用精益六西格瑪法分析出影響蒸汽消耗的重要因素，提出降低能耗的管理思路和建議，為企業裝置節能減排提供技術支持，也為同類裝置蒸汽能耗的降低提供了參考。

關鍵詞：蒸汽消耗　酸性水汽提裝置　節能降耗　精益六西格瑪法

節能減排是“十三五”能源消費總量控制的工作重點^[1]，降低煉油各裝置蒸汽能耗，實現蒸汽零排放是公司節能減排的目標。而酸性水汽提裝置中的蒸汽消耗在主要能源消耗中占比很大^[2]，據統計，蒸汽消耗在裝置的主要消耗中占91.2%。因此，降低蒸汽消耗是裝置降低能耗的關鍵，需通過致力降低蒸汽單耗，大幅降低裝置能耗^[3]。在節能的同時，要確保排出的凈化水達標，以防加大后續污水處理負荷和影響凈化水回用。

酸性水汽提裝置是公司環保處理裝置，2006年11月投用，裝置原始設計處理酸性組分為硫化物含量≤10000mg/L，氨氮含量≤5000mg/L。但隨著公司煉制的原油向重質、劣質發展的趨勢，酸性水組分中氨氮含量已遠超設計值，為確保凈化水合格，蒸汽消耗相應增加，目前蒸汽能耗為253kg/t，擬通過持續改進降到225kg/t。因考慮到當前酸性水組分含量超過設計值，故未將設計值213kg/t 作為目標值，但設計值始終是努力改進的方向。精益六西格碼(Lean Six Sigma, LSS)是以研究流程為中心，通過精益生產理論與六西格碼管理的集合，通過兩種生產模式互相促進彌補單個生產模式的不足，通過DMAIC分析研究達到節能降耗、降本增效的管理效果。

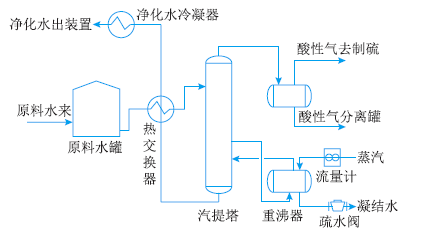

圖1　酸性水氣體裝置流程示意

2　快贏措施

當凈化水—酸性水換熱器和氨—酸性水換熱器在運行一段時間后，內外換熱表面形成污垢，附加熱阻降低傳熱量，使換熱器性能變壞，導致汽提蒸汽耗量增加。經檢測污垢主要成分是粉塵、油泥。用高壓水對換熱器管、殼兩程清洗；將原料泵上的過濾網由100目單層改為100目雙層；控制沉降罐液位在50%~60%，以保證沉降時間，并防止液位過低時將油泥帶入換熱汽提系統；將清洗頻次縮短至半年1次。

2.2　塔頂壓力

原塔頂壓力自塔頂引出，經引壓管至儀表箱內壓力變送器，因酸性氣低溫易結晶，且引壓管管徑小（φ15）、彎頭多、運行過程中易產生硫氨化合物堵塞管道，造成儀表失靈，尤其是冬季引壓管結晶凍凝，塔頂壓力顯示不正常。將塔頂壓力控制改至酸性氣分離罐頂壓力控制，壓力變送器改為法蘭式，引壓管口徑DN15改為DN50后，壓力正常顯示，為穩定操作和數據收集提供了條件。

2.3　清理塔盤浮閥結垢

因粉塵和油污的沉積，造成浮閥重量增加、通氣孔堵塞及浮閥的脫落，降低了汽液兩相交換面積，影響了塔內汽液兩相的平衡和增加了蒸汽耗量。為塔內汽液兩相提供了良好的交換空間，確保了汽體分離效果和凈化水合格，同時降低了蒸汽耗量?？熠A措施改善前后對比，蒸汽單耗由253.25kg/t降到了234.92 kg/t，但單耗穩定性還有待提高，還需進一步查找原因，進行改善。

3　影響因素測量分析

3.1　CE矩陣

建立影響因素CE矩陣，按照客戶優先度評價要求，蒸汽單耗、氨氮含量、硫化物含量3個水平重要度最高按10分計。對氣體分離流程進行CE矩陣分析，其重要度輸入見表1。

由表1可看出，通過CE 矩陣，找到了6個分值較高的因子，其中塔頂壓力經采用快贏措施后得到改善。

3.2　測量系統分析

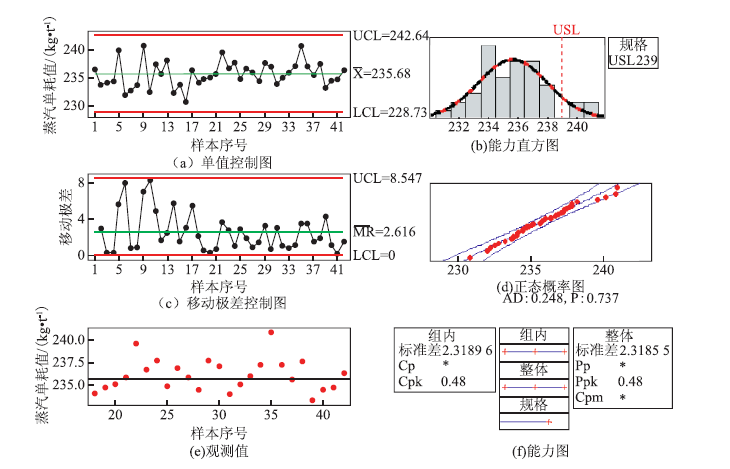

圖2 為蒸汽單耗Y的過程能力分析。

圖2　改善后蒸汽單耗能力

建立測量系統模型Y（目標函數）：蒸汽單耗＝蒸汽消耗量/ 酸性水處理量＝蒸汽消耗量/（酸性水熱進料量＋酸性水冷進料量），因此需對蒸汽消耗量、酸性水熱進料量、酸性水冷進料量測量系統分別進行分析。圖2橫坐標為按照時間序列采集的樣本序號，縱坐標為每個樣本計算所得的蒸汽單耗數值Y（單位kg/t），從圖2中可以看出：多數指標已小于控制上限，CPK\PPK等于0.48過程能力差，急需改善。

因在目標函數改進中涉及的2 種關聯指標（凈化水中氨氮含量、硫化物含量）的控制只有上限，沒有下限，從控制圖可以看出：關聯指標過程相對穩定，所有凈化水中氨氮數據均<100mg/L，硫化物含量均<50mg/L。冷熱進料比值對蒸汽單耗波動趨勢一致性影響明顯，冷熱進料比值波動較大，需進一步查找原因，進行改善，分析其相關性。

4　工藝條件優化

4.1　原因驗證

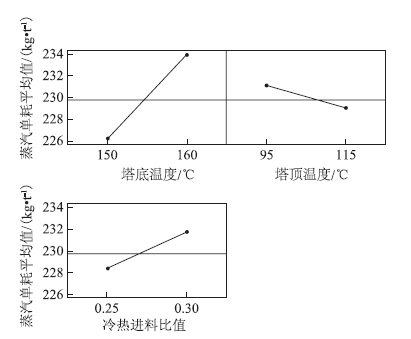

經X與Y的相關性分析可以看出，塔頂壓力、冷進料溫度與Y的相關性不強。由冷熱進料比值R 值0.922，P＝0.000；塔底溫度R值0.918，P＝0.000，塔頂溫度R值-0.925，P＝0.000可以看出：其與蒸汽單耗相關性很強。塔頂溫度與冷熱進料比值、塔底溫度交互作用明顯。通過DOE 實驗分析，用Minitab 軟件畫出主效應圖（圖3），圖3中為每個關鍵因子對目標值（Y，單位/kg/t）在各水平上對目標值Y影響大小的度量。塔底溫度和冷熱進料比值對蒸汽單耗的效應類似，當這2個因子從低水平移動到高水平時，蒸汽單耗都會增加，而塔頂溫度在從低水平移至高水平時，蒸汽單耗呈下降趨勢。同理，塔頂溫度與冷熱進料比值交互作用不明顯。

圖3　蒸汽單耗主效應

圖4　蒸汽單耗等值線

4.2　工藝條件優化

對重點因素控制并收集數據，通過DOE實驗進行結果驗證。塔頂溫度保持在150℃時的蒸汽單耗與冷熱進料比值、塔頂溫度的等值線如圖4 所示。由Minitab軟件得出，得到優化方程式為：Y蒸汽單耗＝常量114.867＋塔底溫度×0.703＋塔頂溫度×1.1347－冷熱進料比值－411.109－塔底溫度×塔頂溫度×0.0077＋塔底溫度×冷熱進料比值×3.025－塔頂溫度×冷熱進料比值×0.1531；根據等值線圖，建議工藝控制范圍：塔底溫度150~155℃，塔頂溫度102~115℃，冷熱進料比值最佳范圍0.250~0.281。

4.3　固化措施

制定裝置塔底溫度、塔頂溫度、冷熱進料比值新優化控制指標。汽提主操依照指標標準執行，保持蒸汽溫度220~260℃，蒸汽壓力0.9~1.1MPa。通過DCS 操作系統在線監控，技術員每日不定時檢查，設置控制指標上下限報警，組織工藝培訓等措施固化管理。

4.4　效益測算

以蒸汽按180元/t；開車8000h/a；處理量40t/h為基礎，效益計算得年節省蒸汽費用：（253－223.51）kg/t/1000×40t/h×8000h×180元/t＝169.86萬元

5　結語

通過研究精益六西格瑪法在酸性水汽提裝置蒸汽消耗中的應用，得到如下結論：

1）該裝置工藝操作控制：塔底溫度150~155 ℃，塔頂溫度102~115 ℃，冷熱進料比值最佳范圍為0.250~0.281 時，節能效果最佳。

2）精益六西格瑪法可以在酸性水汽提蒸汽節能降耗中發揮重要的作用，為同類裝置蒸汽節能降耗提供了參考。

[1] 戴彥德，呂斌，馮超.“十三五”中國能源消費總量控制與節能[J]. 北京理工大學學報（社會科學版），2015，17（1）：1-7.

[2] 李勇，劉忠生.煉廠酸性水汽提的上下游技術[J].當代化工，2006，35（6）：429-432.

[3] 紀曄，王瑩.酸性水汽提過程模擬與能耗分析[J].石油規劃設計，2014，25（6）：6-8.

作者：王春雷，李寧
